| 取扱説明書 | ||||||||
|
図−1 |

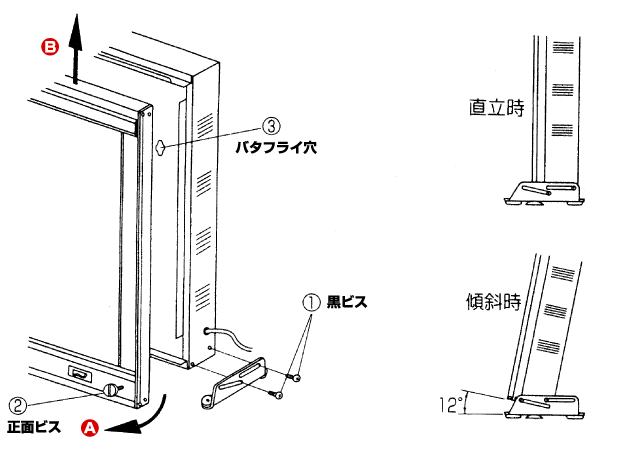

脚座取り付け・ランプ交換・壁掛け方法 | |||||||
 |
||||||||
脚座を取り付ける場合は、図のように脚座を黒ビス でしっかりと止めてください。傾斜させて使用する場合は脚座を後ろへずらし、任意の位置で止めてくだきい。最大傾斜角度は12゜です。必ず平坦な場所でご使用ください、傾斜などのあるところでの設置は転倒の原因となります。 ランプを交換する場合は、正面ビス  をゆるめ、 〜 の動作順序で枠を取り外して行ってください。ランプはFL-15D（昼光色）と指定し、同銘柄を同数同時に交換してください。ランプ前のシャドーマスク用丸ゴムは取り外さなくても、そのままランプ交換できます。感電防止のためランプ交換は必ず電源を切って行ってください。壁に掛けて使用する場合は、ランプ交換と同じ要領で枠をはずし、バタフライ穴  に木ネジ等をねじ込んで固定してください。なお落下防止のため、取り付ける壁面は器具の重量に耐えられるよう補強してください。 |
||||||||

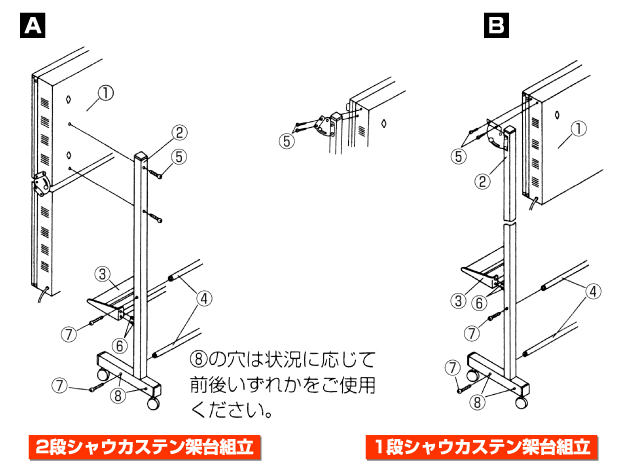

| 図−2 | 架台組立方法（ネジ、ボルトはしっかりと止めてください。） | |||||||
 |
||||||||
| 二段式 ： | 上下段が分かれている時は付属の蝶番で上・下を連結させ、固く締めてください。 ○支柱 にパイプ を仮止めし、○柵板 をゆるめたビスに差し込んで○  図のようにボルト で取り付け○最後に各部のネジをしっかりと締めてください。 |
|||||||
| 一段式 ： | ○支柱 にパイプで仮止めし、○柵板 をゆるめたビスに差し込んで○  図のようにボルトをはずし、蝶番とシャウカステンを取り付け、○最後に各部のネジをしっかりと締めてください |
|||||||
| ※本仕様は改良のため予告なく変更することがあります。 | ||||||||
|
